概要介紹
公司主要生產數控折彎?rùn)C(jī)、數控剪板機、數控轉塔沖床、激光切割機、數控冷鐓機、開卷剪板機、精鍛機、肋骨冷彎?rùn)C(jī)、高能螺旋壓力機、自動冷鐓機、開卷校平線、大直縫管成形設備等11大類200多種規格的金屬加工成形設備。產品暢銷國內外市場,廣泛應用于能源、管道、礦山、鋼構、通信、電力、船舶、汽車、航天軍工、交通運輸?shù)雀鱾€(gè)領域,致力打造“國之重器”。
詳情介紹

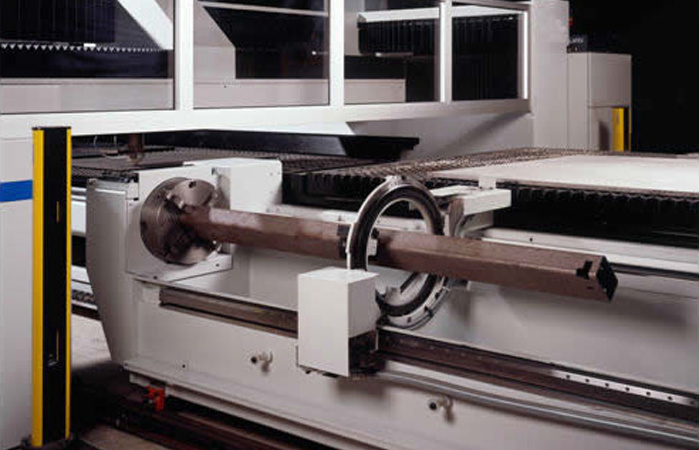

一、Impuls 4020R機型
針對平面板料、已成型工件及管型材的柔性加工
是結合于平面切割與旋轉軸切割的機床,獲得了很高的加工柔性度
可切割最大至4000 x 2000毫米的板料
標準配置包括兩個平面交換工作臺和一個直徑280毫米的全編程Z軸,Z軸的采用可以加工旋轉工件或成型工件
交換工作臺允許在加工一個工作臺的同時上下料另一個工作臺,或在切割成型件的同時進行上下料操作
在配置旋轉軸或上下料管型材時,平面工作臺上的切割操作可照樣進行
平面工作臺與旋轉軸之間的轉換可以在數秒內完成
可加工的方管或圓管的最大直徑為500毫米,可加工的成型工件最大重量為950公斤
旋轉軸會自動進入切割區域以方便平面切割與旋轉切割間的轉換
Fanuc的數控系統、激光源和電機驅動結合于LVD的機床中
重要選項:
等離子監測系統
上料系統
NC聚焦
提供4千瓦或6千瓦激光源
CADMAN-L 3D脫機編程軟件
可供選擇的機型:
Impuls 4020R
產品參數:
IMPULS 4020 R激光數控切割機主要技術參數 | ||
機 床 | ||
最大尺寸 | 4000×2000 mm | |
行 程 | X軸 | 3150 mm |
Y軸 | 4070 mm | |
Z軸 | 280 mm | |
最大管口直徑 | 500 mm | |
最大管長 | 4000 mm | |
最大定位速度 | X軸 | 60 m/min(米/分鐘) |
Y軸 | 60 m/min(米/分鐘) | |
Z軸 | 150 m/min(米/分鐘) | |
X-Y軸聯動 | 85 m/min(米/分鐘) | |
重復定位精度 | ±0.025 mm | |
定位精度 | ±0.05 mm | |
機床尺寸 | 14000×8700×3100 mm | |
板料加工能力 | 4 kw | 6 kw |
碳板 | 20 mm | 25 mm |
不銹鋼 | 15 mm | 20 mm |
鋁 | 10 mm | 15 mm |
二、Impuls 40(30)系列
重載型板料加工
此重載激光切割機床的設計是為了滿足板金制造業、板金服務中心及其它需要重載加工領域的需要
工作臺的寬度可達到3米
激光束長度恒定系統確保了橫貫整個加工區域內的穩定切割
多塊板料的加工作業,工作臺上最多可放置16塊3米x1.5米的板料,如此一來延長了加工時間但是縮短了每塊板料上下料的運作時間
平面板料的加工可切割最厚25毫米的中碳鋼,15 mm的鋁材和20毫米的不銹鋼
Z軸的行程最大可達到280毫米,以切割成型工件
恒定光束長度軸的應用可獲得理想的切割結果
Fanuc的數控系統、激光源和電機驅動結合于LVD的機床中
關鍵選項:
等離子監測系統
提供4千瓦、5千瓦或6千瓦激光源
CADMAN-L 3D脫機編程軟件
可供選的機型:
Impuls 6530
Impuls 8030
Impuls 12530
IMPULS 4030、6530、8030~12530型激光數控切割機主要技術參數 | |||||
機床(大規格交換工作臺) | |||||
機床型號 | Impuls 4030 | Impuls 6530 | Impuls 8030 | Impuls 12530 | |
板料尺寸 | L 長度 | 4000 | 6500 | 8000 | 12500 |
W 寬度 | 3100 | 3100 | 3100 | 3100 | |
工件最大重量 | 2400 | 3900 | 4800 | 7600 | |
軸行程 | X軸 | 3150 | 3150 | 3150 | 3150 |
Y軸 | 4070 | 4070 | 4070 | 4070 | |
Z軸 | 280 | 280 | 280 | 280 | |
最大定位速度 | X軸 | 60 m/min(米/分鐘) | |||
Y軸 | 60 m/min(米/分鐘) | ||||
X-Y聯動 | 85 m/min(米/分鐘) | ||||
Z軸 | 150 m/min(米/分鐘) | ||||
重復定位精度 | ±0.025 mm | ||||
定位精度 | ±0.05 mm | ||||
機床尺寸 | L 長度 | 16000 | 19000 | 22000 | 30000 |
W 寬度 | 8700 | 8700 | 8700 | 8700 | |
H 高度 | 3300 | 3300 | 3300 | 3300 | |
板料加工能力 | 4kw | 5kw | 6kw | ||
碳板 | 20mm | 25mm | 25mm | ||
不銹鋼 | 15mm | 15mm | 20mm | ||
鋁 | 10mm | 12mm | 15mm |
Impuls 4020系列 鳥瞰
Impuls 6020系列
用于重載型加工的功能強大的激光切割機床
集柔性度、易操作及高性能于一身
適用于重載加工的理想機床,可加工的最大板料尺寸為6000 x 2000毫米
平面板料的加工可切割最厚25毫米的中碳鋼、15 mm的鋁材和20毫米的不銹鋼
NC聚焦控制用于快速轉換時間及優化切割
標準配置含有兩個平面交換工作臺,允許機床在一個工作臺上進行工件加工的同時操作者可以在另一個工作臺上進行上下料
特定的光束長度恒定系統消除了激光束的偏移,保證了橫貫整個工作臺范圍內相同的切割結果,及在最優化的速度下的優秀的邊緣切割質量
Fanuc的數控系統、激光源和電機驅動結合于LVD的機床中
關鍵選項:
等離子監測系統
提供4千瓦或6千瓦激光源
CADMAN-L 3D脫機編程軟件
可供選的機型:
Impuls 6020
Impuls 6020系列 鳥瞰
IMPULS 6020 R激光數控切割機主要技術參數 | ||
機 床 | ||
最大尺寸 | 6200×2050 mm | |
行程:X軸 | 6280 mm | |
Y軸 | 2100 mm | |
Z軸 | 280 mm | |
工件最大重量 | 2500 kg | |
機床重量 | 27000 kg | |
最大定位速度 | X軸 | 60 m/min(米/分鐘) |
Y軸 | 60 m/min(米/分鐘) | |
Z軸 | 150 m/min(米/分鐘) | |
X-Y軸聯動 | 85 m/min(米/分鐘) | |
重復定位精度 | ±0.025 mm | |
定位精度 | ±0.05 mm | |
機床尺寸 | 17000×8700×3100 mm | |
板料加工能力 | 4 kw | 6 kw |
碳板 | 20 mm | 25 mm |
不銹鋼 | 15 mm | 20 mm |
鋁 | 10 mm | 15 mm |
激光發生器
類型:FANUC --HF快速軸流二氧化碳激光器
